この記事でわかること
- DRBFMの意味と、FMEAとの違い・使い分け
- GD³（良い設計・良い議論・良い観察）の考え方
- 変更点から心配点を洗い出す5つの手順と記入例
- DRBFMが形だけになる失敗パターン
📌 前提知識：FMEAとは｜RPNの計算とワークシートの書き方・例を読んでいると理解しやすくなります

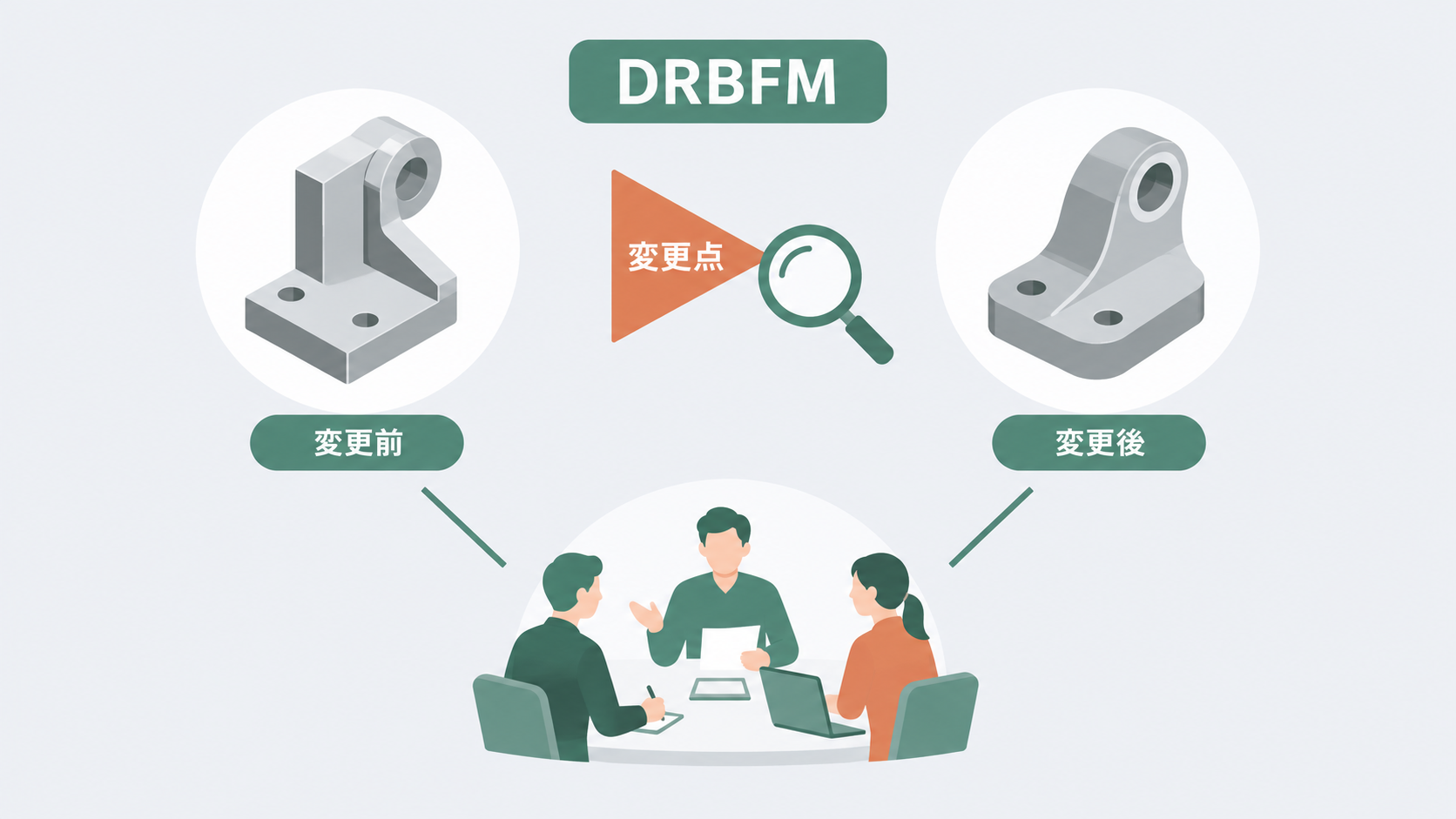

量産中の鋼板プレスのブラケットを、軽量化のためにアルミダイカストへ変えることになりました。形も取付位置も同じで、変わるのは材料と工法だけです。設計担当は、既存品のFMEAをそのまま流用して「変更による新たなリスクなし」と書き、デザインレビューに出しました。
ところがレビューで、生産技術の担当者が「アルミの座面は鋼より柔らかいけれど、ボルトの締付は今までどおりでいいのか」と聞きました。既存のFMEAには、その心配点がどこにも書かれていません。鋼板の部品では起きようがなかったからです。変更点から生まれる心配を、変更点に絞って洗い出すのがDRBFMです。
DRBFMとは｜使う場面
DRBFM（Design Review Based on Failure Mode）は、設計の変更点に着目して、その変更で起こりうる心配点を洗い出し、デザインレビューで議論して対策を決める手法です。トヨタ自動車で吉村達彦氏が体系化した未然防止の手法で、米国では自動車技術会（SAE）が推奨手順 SAE J2886 として2013年に発行しています（2023年改訂）。
次のような場面で使います。
- 実績のある設計を一部だけ変えるとき。材料・形状・寸法・工法・仕入先の変更など、多くの設計はゼロからではなく既存品の変更です
- 流用設計で、既存のFMEAが使い回されそうなとき。変更点の心配が既存の表に埋もれるのを防げます
- 工程側の変更（4M変更）の影響を設計の目で見たいとき。設備・方法・材料を変える前に、何が起こりうるかを議論できます
NG例（△）として、実績のまったくない新規の設計には向きません。変更点の基準になる「元の設計」がないからです。この場合は、機能全体を網羅するFMEAを先に行います。また、変更点が本当に1つもない単純な流用なら、DRBFMを作る必要はありません。
FMEAとの違い
DRBFMはFMEAから派生した手法ですが、狙いと進め方が違います。
| 観点 | FMEA | DRBFM |
|---|---|---|
| 対象 | 製品・工程の機能全体 | 変更点・変化点だけ |
| 狙い | 起こりうる故障を網羅する | 変更で新たに生まれる心配を深掘りする |
| 評価 | RPN（S×O×D）やAPで優先順位を付ける | 数字より、心配点と対策の中身を議論する |
| 主な場 | 担当者がワークシートを作成 | デザインレビューで関係者が議論 |
FMEAが「漏れなく」を重視するのに対し、DRBFMは「深く」を重視します。変更点に範囲を絞るぶん、1つの心配点について、なぜ起こるのか、どう確かめるのかを時間をかけて議論できます。
両者は対立するものではありません。新規の設計ではFMEAで全体を押さえ、その後の設計変更ではDRBFMで変更点を深掘りし、結果を元のFMEAに書き戻す、という組み合わせが一般的です。FMEAの手順と評価基準はFMEAとは｜RPNの計算とワークシートの書き方・例で解説しています。
GD³｜DRBFMを支える3つの考え方
吉村氏は、未然防止を進める考え方をGD³（ジーディーキューブ）と呼びました。DRBFMはその中心にある手法です。
- Good Design（良い設計）：実績のある設計をむやみに変えない。変えるなら、変更点をはっきりさせる
- Good Discussion（良い議論）：変更点について、立場の違う人が集まって心配点を出し合う
- Good Dissection（良い観察）：試験後の部品を分解して現物をよく見る。数値の合否だけで終わらせない
1つ目の「むやみに変えない」は見落とされがちですが、DRBFMの出発点です。変更点が少なければ心配点も少なく、議論を深くできます。3つ目の「現物を見る」考え方は、三現主義とは｜現場・現物・現実で原因をつかむ進め方とも通じます。
DRBFMの進め方｜5つの手順
- 変更点・変化点を洗い出す：意図して変えた点（変更点）と、それに伴って意図せず変わる点（変化点）を並べる。材料を変えれば、仕入先や加工条件も変わることが多い
- 心配点を洗い出す：それぞれの変更点について「この変更で何が起こりうるか」を書く。FMEAの故障モードにあたる
- 要因と影響を書く：心配点がどんな条件で起こるのか、起きたとき使う人にどう影響するのかを書く
- 設計の対応を決める：心配点をなくすための設計上の対策と、効果を確かめる評価（計算・試験）を決める
- デザインレビューで議論し、評価と製造に反映する：関係者で心配点の漏れと対策の妥当性を議論し、評価計画や工程の管理項目に落とし込む
手順1〜4は担当者が準備し、手順5のレビューで深めます。レビューでは、設計担当だけでは気づきにくい心配点を、生産技術・品質保証・評価の担当が指摘していきます。レビューの運営はデザインレビューとは｜DRの進め方とチェックリストで解説しています。
記入例｜鋼板ブラケットをアルミダイカストに変える
冒頭のブラケットで、DRBFMのワークシートを作ります。ブラケットは鋼製のフレームに、100mm離れた2本のボルトで固定されています。使用温度は−40℃〜80℃です。
| 変更点 | 心配点 | どんな場合に起こるか | 設計・評価での対応 |
|---|---|---|---|
| 材料：鋼→アルミ | 座面が沈み、ボルトが緩む | アルミは鋼より柔らかく、締付の面圧が材料の許容値を超える | 座面の面圧を計算し、必要なら座金を追加。締付後の軸力の低下を試験で確認 |
| 材料：鋼→アルミ | 鋼製ボルトとの接触部が腐食する | 異なる金属が接し、水や塩分がかかる | 表面処理と絶縁座金を検討。塩水噴霧試験で確認 |
| 材料：鋼→アルミ | 温度変化で取付部に無理な力がかかる | 鋼製フレームとの線膨張の差 | 2本のボルト間のずれ量を計算し、穴の遊びで吸収できるかを確認 |
| 工法：プレス→ダイカスト | 内部の巣で強度が足りない | 肉厚の部分で凝固時に巣ができる | 肉厚を均一にする形状に。疲労試験と、抜き取りでのX線検査 |
| 変化点：仕入先が変わる | 寸法のばらつきが大きくなる | 新しい鋳造メーカーの工程が安定していない | 初期流動管理の期間を設け、工程能力を確認してから通常管理へ |
3行目の心配点は、計算で大きさを確かめられます。線膨張係数はアルミ合金が約23×10⁻⁶/K、鋼が約12×10⁻⁶/Kです。ボルト間の距離100mm、温度の幅120K（−40℃〜80℃）で、2つの材料の伸びの差は次のとおりです。
\[ \Delta L = (23 – 12) \times 10^{-6} \times 100 \times 120 = 0.132\ \text{mm} \]Excelでは、B1に2つの線膨張係数の差（11E-6）、B2に距離（mm）、B3に温度幅（K）を入れて =B1*B2*B3 で求められます。ボルト穴の遊びが0.132mmより十分に大きければ、この差は穴の中で逃げます。遊びが小さい、あるいは締付で完全に拘束する構造なら、その分の力がボルトと座面にかかり、1行目の緩みの心配と重なります。心配点どうしのつながりに気づけるのが、レビューで議論する価値です。
5行目は、設計図面には現れない変化点です。仕入先の変更は工程の4M変更でもあるので、4M変更管理とは｜変更届の基準と初物確認の手続きと、初期流動管理とは｜量産立ち上げ後の検査強化と解除基準の検査強化につなげます。
よくある失敗
- 「軽微な変更」として変更点から外す。塗装色やねじの呼び長さの変更も、材料や締付条件に波及することがあります。外すかどうかは担当者ひとりで決めず、レビューで確認します
- 意図しない変化点を見落とす。材料を変えると仕入先・金型・加工条件が一緒に変わります。変更点の表を作ったら、「それに伴って変わるものは何か」をもう一度問います
- ワークシートを埋めることが目的になる。心配点の欄が「特になし」で埋まった表は、議論がなかった証拠です。心配点が出ないときほど、別の部署の人に見てもらいます
- 評価結果の数字だけを見る。試験に合格しても、分解して現物を見ると、摩耗や亀裂の兆しが見つかることがあります。Good Dissectionの考え方です
- 結果を元のFMEAに書き戻さない。DRBFMで見つけた心配点と対策は、次の変更でも参照できるよう、元のFMEAと設計基準に反映します
よくある質問
Q. DRBFMとデザインレビュー（DR）の違いは何ですか？
A. デザインレビューは、設計の節目で関係者が設計内容を審査する場そのものです。DRBFMは、そのレビューを変更点と心配点に絞って行うための手法で、ワークシートを使って議論の焦点を定めます。DRBFMはデザインレビューの中で使う道具、と考えると整理しやすくなります。
Q. FMEAとDRBFMは、どちらを先に行いますか？
A. 新規の設計ならFMEAが先です。すでにFMEAがある設計を変更するときに、変更点についてDRBFMを行い、結果を元のFMEAに反映します。変更のたびにFMEA全体を作り直すより、変更点の議論に時間を使えます。
Q. 工程の変更にも使えますか？
A. 使えます。設備・加工方法・材料・作業者の変更（4M変更）を変更点として、同じ手順で心配点を洗い出します。工程の変更を扱うときは、生産技術と製造の担当者にレビューの中心を担ってもらいます。
Q. SAE J2886とは何ですか？
A. 米国の自動車技術会（SAE）が発行したDRBFMの推奨手順です。SAEが公開している規格の概要では、計画と準備、変更点のFMEA、デザインレビュー、対策の完了にもとづく判断、設計や評価のプロセスへのフィードバックといった流れを扱うと説明されています。2013年に発行され、2023年に改訂されました。
📚 この記事の内容をもっと深く学ぶ
まとめ
- DRBFMは、設計の変更点に絞って心配点を洗い出し、デザインレビューで議論して対策する未然防止の手法
- FMEAが機能全体を網羅するのに対し、DRBFMは変更点を深掘りする。新規はFMEA、変更はDRBFMで、結果は元のFMEAに書き戻す
- 考え方の土台はGD³（良い設計・良い議論・良い観察）。むやみに変えないことが出発点
- 手順は、変更点・変化点の洗い出し → 心配点 → 要因と影響 → 設計の対応 → レビューと反映の5つ
- 例題では、鋼からアルミへの変更で、2本のボルト間に0.132mmの伸びの差が生じる。心配点どうしのつながりはレビューで見つかる
まとめると、実績のある設計を変えるならDRBFM、ゼロからの新規設計ならFMEA、という使い分けです。どちらの場合も、ワークシートを埋めることではなく、心配点について関係者が議論することに時間を使ってください。
故障の組み合わせを確率で追う方法はFTAとは｜故障の木の作り方と確率計算の例、評価試験の期間を縮める方法は加速試験とは｜アレニウス則で寿命を見積もるで解説しています。あわせてご確認ください。
