この記事でわかること
- 管理限界を超えたときの対応手順（5ステップ）
- 管理限界と規格限界の違い（超えた＝不良品ではない）
- やってはいけない対応のNG例と、管理線を引き直すタイミング
📌 前提知識：X-R管理図の作り方と見方を読んでいるとスムーズです
朝一番の管理図で、昨晩のデータが上方管理限界（UCL）を超えていた。さて、最初に何をすべきか。「とりあえず様子を見る」「その品物を選別する」——どちらも正解ではありません。前者は異常の放置、後者は管理限界と規格限界の混同です。
管理限界超えは「工程にいつもと違う原因（異常原因）が入り込んだ」というシグナルです。この記事では、シグナルを受けてからの対応を5ステップで整理します。手順を決めておくことが、管理図を「貼ってあるだけ」にしない鍵です。
前提｜管理限界超え＝不良品発生ではない
対応手順の前に、いちばん多い誤解を解いておきます。管理限界（UCL/LCL）と規格限界（USL/LSL）は別物です。
| 管理限界（UCL/LCL） | 規格限界（USL/LSL） | |
|---|---|---|
| 決め方 | 工程のデータから計算（±3σ） | 設計・顧客が図面で決める |
| 超えたら | 工程に異常原因あり＝調査開始 | その品物は不良品＝処置対象 |
| 見ている対象 | 工程の状態 | 製品の合否 |
管理限界を超えても、規格に余裕があれば製品はまだ良品かもしれません。逆に、管理内でも規格を割ることはあり得ます（工程能力が低い場合）。管理図が守るのは製品ではなく工程です。この区別が曖昧なまま運用すると、後述のNG対応につながります。±3σという管理限界の根拠は3シグマルールで解説しています。

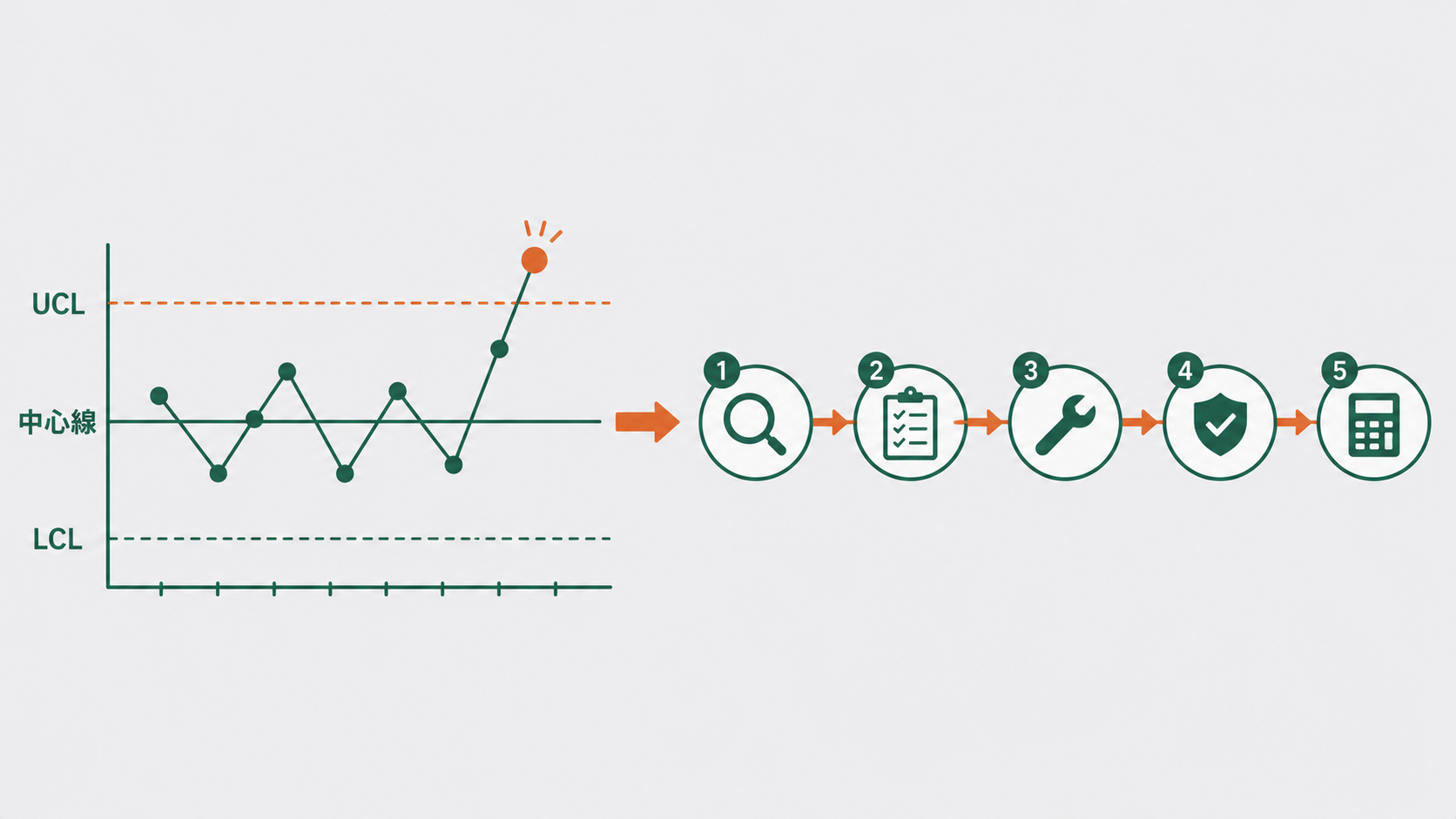

異常処置の5ステップ
Step1: データと測定の確認（まず疑うのは数字そのもの）
最初にやるのは原因調査ではなく、その点が本物かの確認です。転記ミス・電卓の打ち間違い・測定器の異常・サンプル取り違えは、現実の「異常」でかなりの割合を占めます。再測定・記録の照合で数分で確認でき、ここで解決すれば工程は正常です（ただし測定システム側の問題なら、それはそれでゲージR&Rなどでの是正対象です）。
Step2: 発生状況の特定（いつ・何が・どの範囲か）
本物の異常なら、範囲を絞ります。超えた点の時間帯・ロット・設備・作業者を特定し、その前後のデータや、同じ材料を使った他ラインへの波及がないかを確認します。連やトレンドなどの異常判定ルールにも同時に照らすと、単発か持続的かの見当がつきます。
Step3: 原因調査（4Mで系統的に）
異常原因の調査は、人（Man）・設備（Machine）・材料（Material）・方法（Method）の4Mで切り分けるのが定石です。「その時間帯に4Mの何が変わったか」——シフト交代、治具交換、材料ロット切替、条件変更。変化点と異常のタイミングの突き合わせが最短ルートです。要因の整理には特性要因図が使えます。
Step4: 処置と再発防止
原因を特定したら、応急処置（原因の除去・該当ロットの品質確認）と恒久対策（再発防止）を分けて実施します。恒久対策は標準書への反映までがワンセットです。あわせて、異常の内容・原因・処置を管理図の余白やログに記録してください。この記録の蓄積が、次の異常時の調査を速くします。再発防止まで含めた改善の進め方はQCストーリーの型が参考になります。
Step5: 管理線の扱いを決める（再計算のタイミング）
最後に管理線の扱いです。原則は次のとおりです。
- 異常原因を特定・除去した場合: その異常点を除いて管理線を計算し直してよい（異常込みの線は感度が鈍る）
- 工程を意図的に変えた場合（改善後・条件変更後）: 新しい工程のデータで管理線を引き直す
- 原因不明のまま: 点を勝手に除外しない。線もそのまま維持する
NG対応の典型3つ
- 「規格内だから放置」: 製品が良品でも、工程には異常原因が入っています。放置すれば次は規格を割る側に振れるかもしれません
- 「都合の悪い点を無言で除外」: 原因の特定なしに点を消すと、管理図は何も検出しない飾りになります。除外には必ず理由の記録を
- 「毎回管理線を引き直す」: データを足すたびに線を動かすと、異常が線に吸収されて検出できなくなります。線は工程が安定していた期間で固定が原則
なお、管理限界の異常判定には一定の誤報率（±3σで約0.3%）があります。まれに「異常原因がないのに超える」こともあり、これは検定でいう第1種の誤りと同じ構造です。詳しくは第1種の誤りと第2種の誤りで解説しています。
現場のミニ事例｜5ステップを回した実例
めっき工程の膜厚X̄-R管理図で、夜勤帯の群平均がUCLを超えた場面です。5ステップに沿って進めるとこうなります。
Step1（数字の確認）: 夜勤者に再測定を依頼——現品の再測定でも高い値。転記・測定ミスではなく本物と判断。Step2（範囲特定）: 超えたのは23時以降の2ロットのみ。同時間帯の隣ラインは正常。Step3（4M調査）: その時間帯の変化点を洗うと、22時に めっき液の補給があり、補給後の液温が規定より高いまま処理していたことが判明（Machine/Method）。Step4（処置）: 該当2ロットは全数膜厚確認のうえ処置し、応急対策として補給後の液温安定待ち時間を設定。恒久対策として補給手順書に液温確認欄を追加。Step5（管理線）: 原因を特定・除去できたため、異常2点を除外して管理線を維持（工程自体は変えていないので引き直しはなし）。
全体で要した時間は半日です。ポイントは、Step1で数字を疑い、Step3で「変化点」から入ったこと。4Mを頭から総当たりするのではなく、異常のタイミングと変化点の突き合わせが調査を最短にします。
よくある質問
Q. 下方管理限界（LCL）を下回った場合も処置が必要？「良くなった」のでは？
A. 必要です。管理図が検出したのは「いつもと違う」ことであって、良し悪しではありません。不良率が下がる方向でも、原因不明のままでは再現できず、逆方向に振れるリスクも残ります。良い異常こそ原因を特定して標準化すれば、改善のタネになります。
Q. 管理限界は超えていないが、点が連続して片側に並んでいる。対応は？
A. 中心線の片側に7点以上の連（ラン）が出たら、限界内でも異常と判定するのが一般的なルールです。工程平均がずれた可能性が高いので、この記事の5ステップと同じ流れで調査してください。判定ルールの一覧は管理図の異常判定ルールにあります。
Q. 異常処置のルールはどこまで文書化すべき？
A. 最低限、「誰が判定するか」「異常時に誰へ報告するか」「処置の記録先」の3点は管理図の運用基準として決めておいてください。判定してから対応を考える運用では、夜勤帯の異常が朝まで放置される、といった穴が生まれます。QC工程図に管理項目・異常時処置として明記するのが定石です。
まとめ
- 管理限界超え＝工程の異常シグナル。不良品発生とは別（規格限界と混同しない）
- 手順は ①データ・測定確認 → ②発生状況の特定 → ③4Mで原因調査 → ④処置・再発防止 → ⑤管理線の扱い判断
- 最初に疑うのは数字そのもの（記録・測定ミス）
- 原因不明のまま点を除外しない。線の引き直しは異常除去後か工程変更後
- 異常と処置の記録を残すことが、次回の調査を速くする資産になる
工程の状態を見るのが管理図、製品の合否を見るのが規格。この区別を守って5ステップを回せば、管理図は形骸化しません。管理図の種類選びは管理図の選び方、判定ルールの詳細は管理図の異常判定ルールをあわせてご覧ください。
